焦化廠除塵器

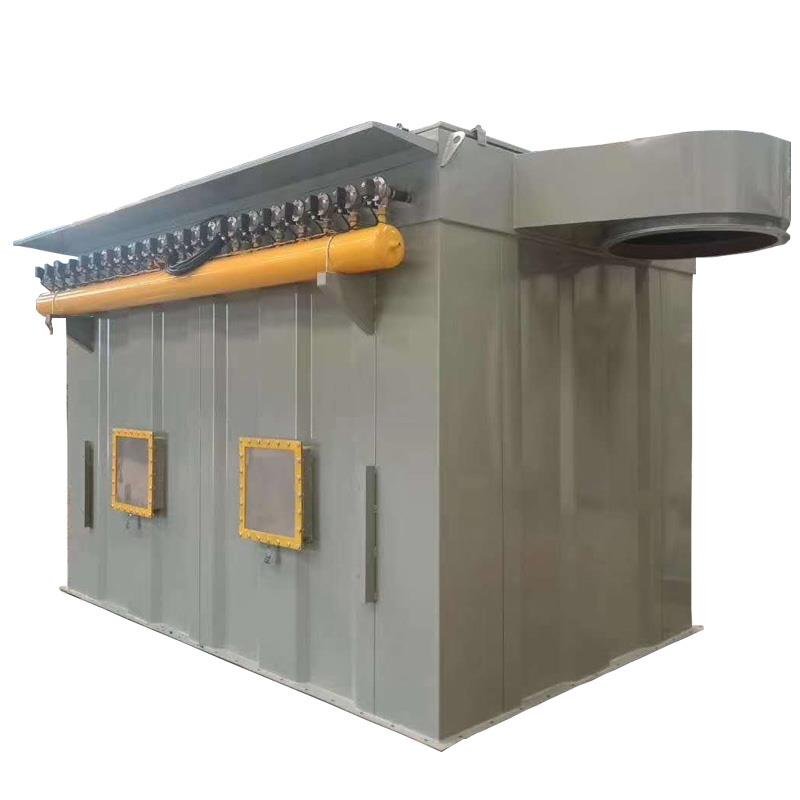

焦化廠除塵器化廠布袋除塵器由上箱體、中箱體、灰斗、進出風管、支架、濾袋及脈沖噴吹裝置、卸灰裝置、工作平臺等組成。含塵氣體從除塵器的中部的進風口進入各分氣室，煙塵經過濾袋過濾后進入上箱體由出風口排出。當設備阻力達到限定的阻力值時，由清灰裝置按壓差設定值或清灰時間設定值自動按設定的程序進行噴吹清灰，灰斗中的粉塵由卸灰閥和刮板輸送機排入灰倉內。

焦化廠煙氣中的焦油主要是在裝煤過程中產生的，如果焦油附著在布袋上，可使布袋的透氣性變差，系統阻力增加，造成布袋報廢，除塵系統失效。因此應在煙氣進入布袋前進行有效的處理。我們在設計中采用2次焦油處理方式，是將裝煤車裝煤時產生的煙氣，在除塵站風機的吸引下，從密封套筒的夾層經導管進入裝煤車上的燃燒室進行燃燒，可燒掉大部分焦油。剩下的少量焦油在煙氣進入布袋前進行預噴涂。
