斗式提升機

斗式提升機其主要特點是：增加規格及料斗型式，提高料斗運行速度及輸送量，加大提升高度，從而擴大使用范圍，可以滿足建材、機械、化工、電力、糧食、輕工等部門多種物料的輸送要求。

該系列斗式提升機采用離心式和混合式兩種方式卸料，適用于輸送堆積小于1.5t/m3的粉狀、粒狀小塊狀的無磨琢性、平磨琢性物料。如谷物、煤、砂、水泥、化肥等，物料溫度一般不超60°C。

主要構件

斗式提升機由料斗、驅動裝置、頂部和底部滾筒 （或鏈輪）、膠帶 （或牽引鏈條）、張緊裝置和機殼等組成[1]  。

牽引構件

（1）橡膠帶：

用螺釘和彈性墊片固接在帶子口，帶比斗寬35～40mm，一般膠帶輸送溫度不超過60℃的物料，耐熱膠帶可以輸送達到150℃的物料。

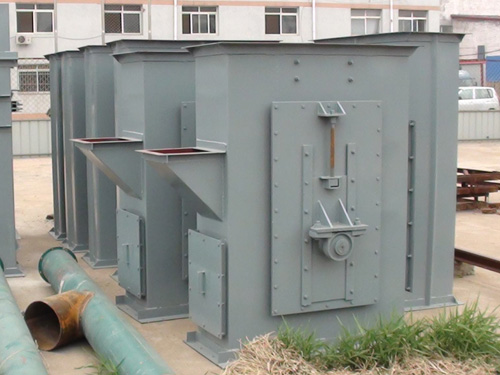

斗式提升機

斗式提升機

（2）鏈條：

單鏈條固接在料斗后壁上；雙鏈與料斗兩側相連。鏈?zhǔn)教嵘龣C(jī)當料斗寬度為160～250mm時采用單鏈，當料斗為320～630mm時采用雙鏈，主要缺點是鏈節之間磨損大，增加檢修次數。

（3）鏈輪：

斗式提升機上的傳動鏈輪。鏈輪用以與節鏈環或纜索上節距準確的塊體相嚙合，是一種實心或帶輻條的齒輪，與滾子鏈嚙合以傳遞運動。

鏈輪的齒形的設計：鏈輪齒形鏈節能平穩自如地進入和退出嚙合，盡量減少嚙合時的鏈節的沖擊和接觸應力，而且要易于加工。鏈輪材料應輪齒有足夠的強度和性，故鏈輪齒面一般都經過熱處理，使之達到硬度。

料斗

（1）圓柱形斗：

深斗、斗口呈  傾斜，大，用于干燥，流動性好，很好地撒落的粒狀物料的輸送。

（2）淺料斗：

口呈  傾斜，小，用于潮濕的和流動性的粒狀物料。

（3）深料斗：

深斗一般物料比較干燥流動性好。

（4）三角形料斗：

物料一般是定向自流式卸料。

（5）尖角形斗：

其側壁延伸到底板外，成為擋邊，卸料時，物料可沿一個斗的擋邊和底板所形成的槽卸止，適用于粘稠性大和沉重的塊狀物料運送。

主要特點

斗式提升機是一種垂直升運物料的輸送設備，它具有結構簡單、維護成本低、輸送、升運高度高、運行穩定、應用范圍廣等優點[2]  。

（1）驅動功率小，采用流入式喂料、誘導式卸料、大容量的料斗密集型布置，在物料提升時幾乎無回料和挖料現象，因此無效功率少。

（2）提升范圍廣，這類提升機對物料的種類、特性要求少，不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料，密封性好，環境污染少。

（3）運行性好，的設計原理和加工方法，了整機運行的性，無故障時間超過2萬小時。提升高度高.提升機運行平穩，因此可達到較高的提升高度。

（4）使用壽命長，提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象。本機在設計時物料在喂料、卸料時少有撒落，減少了機械磨損。
